（工作原理图）

①  接通风机，②集气箱，③水雾通道，④水箱，⑤自动补水箱，⑥挡水板，⑦导流栅，⑧上泛水板，⑨下泛水板，

⑩检查门，⑪前室，⑫灯，⑬排水管

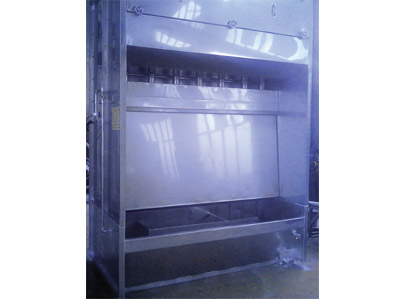

喷漆行业所使用的传统的喷漆设备不仅给操作工人和周围环境都带来了严重的危害，而且常易造成漆雾堵塞水泵及输水系统，致使输水系统不能正常工作。为此，我公司进行产品改进，所生产的无泵水幕喷漆室和喷漆过滤器具有结构新颖、性能可靠、漆雾净化效率高、使用方便、维护简单等优点，广泛用于机械、汽车、航空、航天、军工、铁路、电机、水泵、机床、家具等行业的整机或零部件的喷漆工艺。它大大降低了喷漆作业对操作工人身体的伤害，降低了对周围环境的污染，因此，这两种设备是喷漆行业新老客户适应当今环境保护新形势更新换代的必要设备。



设备特点

1、将排风和提水系统结合，排风负压直接提升水箱中的水形成循环水幕，无需水泵。

2、漆漆雾去除率≥98%。5μm以上的亲水性粉尘去除率≥96%

3、装配安全防爆离心风机作为排风装置和水循环动力装置。由于无水泵不易出现故障和经常检修维护的部件，因此设备运行非常可靠。

4、最基本的操作是风机启停（按一个按钮即可）；日常维护为补水（由于水是循环使用，补水只是自然蒸发的部分，所以补水量非常少，并且安装有自动补水装置后，无需人工操作）；定期维护包括添加絮凝剂和清除漆渣。

5、均为模块化设计，能够根据喷漆工件和工艺要求非常方便的进行模块组合。无需特殊的安装基础和土建施工。更加适合改造厂房安装的环保设备。

6、.排放废气通过循环水净化处理（水中添加专用絮凝剂），水会因自然蒸发。因此无废水排放。循环水中留存的漆渣定期清除即可。
